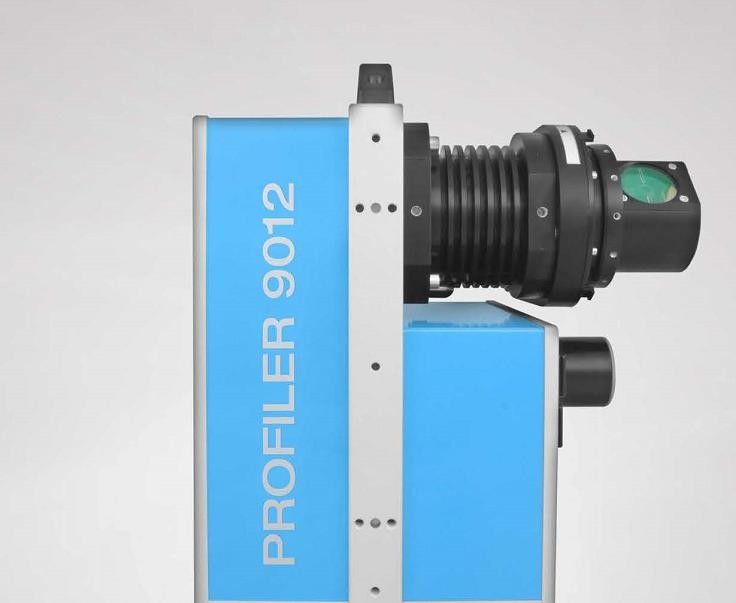

longueur d'onde 635nm du profileur 9012 du profileur Z+F de laser de gamme de 119m 2D

Le profileur 9012 de laser de Z+F 2D adopte le mode de rangement basé sur phase de laser. Comparé au module de balayage à laser général d'impulsion, son plus grand avantage se situe dans le de grande précision de la mesure. L'exactitude de rangement du profileur 9012 de laser de Z+F 2D peut atteindre 0.9mm@50m, l'exactitude de système peut atteindre 5cm@100m. Avec le taux de reconnaissance de clou et l'exactitude élevée de mesure, elle peut répondre aux besoins des buts à haute précision stricts de mesure.

2. Haute fréquence

Grâce au design industriel avancé du profileur 9012 de laser de Z+F 2D, sa fréquence d'émission de laser est jusqu'à 1,01 millions de points/s, et la vitesse de balayage est jusqu'à 200 profiles/s. La fréquence ultra-haute de point apporte la densité de nuage de point plus élevé, afin d'obtenir mieux les détails riches de cible.

Champs d'application du profileur 9012 de laser de Z+F 2D

Le profileur 9012 de laser de Z+F 2D peut être intégré avec le module de positionnement satellite, le module de navigation inertielle, l'odomètre, la caméra 360° panoramique, le module de contrôle d'assemblage et l'ordinateur performant pour former le système de cartographie mobile monté sur véhicule à haute précision du radar à laser 3D de HiScan-Z. Actuellement, le système est très utilisé dans la cartographie topographique de base, l'enquête urbaine thématique, l'enquête de trafic et la conception, vue de rue, la ville 3D numérique et ainsi de suite.

1. enquête et cartographie topographiques de base

Le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z peut rapidement rassembler tous les éléments géographiques du secteur spécifique, et les données à haute précision obtenues peuvent répondre aux exigences d'exactitude de la carte topographique de 1:500. Elle peut rapidement effectuer tracer la production par le logiciel de bureautique, et peut être très utilisée dans les domaines d'application de l'enquête de base à grande échelle de carte topographique, de l'enquête urbaine de terrain et de la mise à jour, mise à jour à haute précision urbaine de DEM et ainsi de suite.

2. Enquête composante municipale urbaine

Selon les conditions pour l'acquisition et l'application rapides des composants municipaux et d'autres éléments dans la gestion urbaine, le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z peut rapidement collecter les informations 3D du même rang des caractéristiques de cible des deux côtés de la route, exactement et rapidement extraire et rassembler les composants municipaux et urbains urbains de gestion, la signalisation, les annonces extérieures et d'autres caractéristiques, et éditer et appliquer les résultats extraits et rassemblés, il peut être sans problème relié aux systèmes de gestion urbains numériques existants et peut être appliqué aux champs urbains d'application de gestion tels que la gestion urbaine numérique.

3. enquête générale de l'aménagement urbain

Le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z peut rapidement rassembler les données du nuage 3Dpoint des arbres de jardin des deux côtés de la route. Par le logiciel d'enquête de jardin, il peut semi automatiquement extraire l'information géométrique telle que la position d'arbre, le diamètre, la taille d'arbre, la largeur de couronne, etc. en même temps, combinés avec l'image panoramique, il peut réaliser l'entrée des types d'arbre et d'autres attributs.

4. enquête de route et transport intelligent

Le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z rassemble des nuages de point du laser 3D sur la route et les deux côtés en cours de mouvement rapide, et peut rapidement produire les sections verticales et horizontales de route, dépouiller les cartes topographiques et les données géographiques spatiales thématiques de l'information du trafic. Il peut être très utilisé dans la reconstruction de route et l'enquête d'ingénierie d'expansion, la route grande et la réparation moyenne traçant, cartographie topographique de carte de bande de route, enquête des réalisations de pont et de route, bâtiment d'enquête de capitaux de route et de base de données, route 3D modelant et d'autres champs d'application.

5. ville de Digital 3D

Le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z peut rapidement analyser et obtenir des données de base urbaines, pour obtenir directement des données spatiales de nuage du point 3D de la scène, de l'image à haute définition correspondante de texture et de l'image panoramique, et pour obtenir rapidement le modèle de données 3D par la technologie modèle de fusion de données, qui peut être très utilisée dans le service géographique urbain de partage d'informations, l'urbanisme, la gestion d'immeubles, la communauté futée, la maison futée et d'autres domaines.
