Salut-nuage, un chef de technologie de balayage du laser 3D.
 |
| Lieu d'origine: | LA CHINE |
| Nom de marque: | XiangYin |
| Certification: | ISO, others upon the requests |
| Numéro de modèle: | Système de mesure d'écoulement d'UAV HP3100 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Unité centrale Box*1 40CM *20CM *24CM, 17KG ; Box*1 de remplissage 80CM*66CM*40CM, 6.5KG ; Coulent l |
| Délai de livraison: | 15 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Gamme de mesure de vitesse: | 0.03-20 m/s | Exactitude de mesure: | ±0.01 m/s ; ±1% SF |
|---|---|---|---|
| Résolution: | 1 mm/s | Erreur de mesure: | ≤1% (0,01 m/s) |
| Angle de faisceau: | 25°*12° | Durée de mesure: | 0-180s, settable |
| Intervalle de mesure: | 1-18000s, réglable | Vitesse horizontale maximum de vol: | Mode de S : 23 m/s |
| Mettre en évidence: | Système de mesure d'écoulement d'UAV,Système de mesure d'écoulement d'UAV de la résolution 1mm/S,Équipement hydrologique d'enquête de la vitesse 20m/S |
||

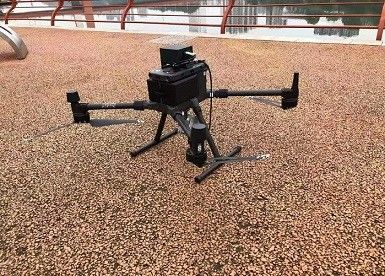

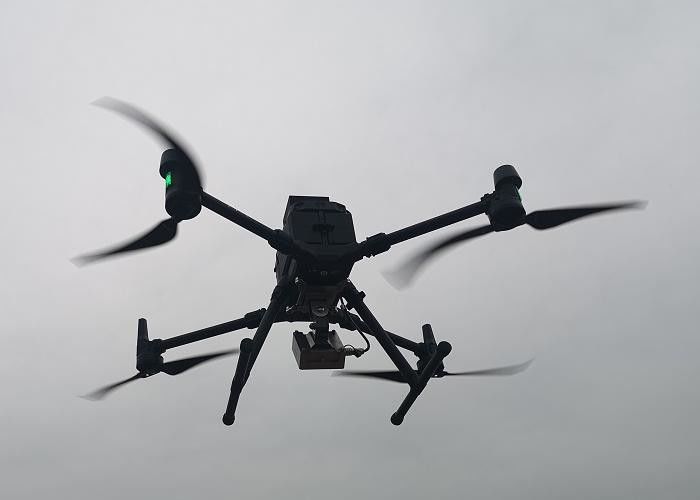

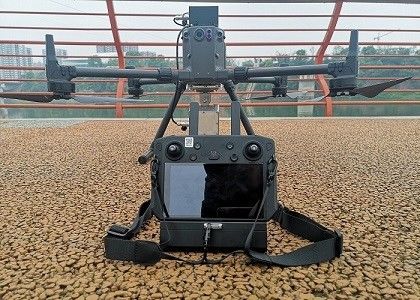

Le système de mesure d'écoulement d'UAV HP3100 se compose principalement d'UAV de renommée mondiale, de mètre de radar professionnel et de logiciel actuels de mesure d'écoulement. Avec les caractéristiques de l'opération, de la sécurité, de la fiabilité et de la portabilité extrêmement simplifiées, il peut rapidement et exactement mesurer les données de débit des cibles d'essai telles que les rivières petites et moyennes et les grandes rivières. En même temps, le système de transmission à haute définition 15km de fond d'image peut transmettre l'image vidéo et l'information météorologique de l'environnement de vol d'UAV à la terre pour protéger la sécurité des appareils de contrôle et de l'équipement. Les avantages compétitifs sont comme suit :
1. plate-forme sûre et stable de vol, construite par les fabricants de renommée mondiale et examinée par des utilisateurs partout dans le monde.
2. La stabilité de PTZ est augmentée pour réduire au minimum l'impact de l'attitude d'avions sur l'exactitude de mesure d'écoulement.
3. résistance de 55 minutes de long sans charge, soutenant l'utilisation de fond et multi de fréquence.
4. transmission de données ultra de fond de 15km.
5. adaptabilité environnementale, résistantes forts au vent violent de 15m/s et à la pluie légère.
6. vitesse rapide et flexible, maximum 23m/s. de vol.
7. manière d'éviter de positionnement six-partite d'obstacle, reconnaissance automatique des obstacles environnants, d'assurer la sécurité de chaque opération.
8. contrôle en temps réel d'information de vol, y compris la vitesse du vent, le sens du vent, l'altitude d'avions et la vitesse.
9. La batterie peut être remplacée sans commuter le dispositif.
10. système de gestion sanitaire, surveillant l'état de santé des avions.
11. exactitude élevée de mesure d'écoulement, ±0.01m/s.
12. Procédé facile à utiliser et simple d'opération.
13. Mode de mesure de Manual+automatic, approprié à plus de scénarios.
14. Commutation arbitraire de carte ou de carte basse visuelle pour la mesure immersive.
15. La production automatique de rapport, peut être regardée ou soutenue du nuage d'Internet.
16. Extensibilité riche : différents capteurs peuvent être montés pour réaliser la mesure d'écoulement et la mesure de terrain.
Caractéristiques et avantages
i. module de détection radar de haute précision d'élément.
ii. détection de non contact de radar planaire de microruban d'onde entretenue, non affectée par le climat, le sédiment et les objets de flottement.
iii. mesure rapide et précise, sortie de données, et approprié stables à l'environnement élevé de débit dans la période d'inondation.
iv. La fréquence de transmission d'antenne est flexible et réglable, qui peut effectivement éviter l'interférence mutuelle des produits multiples.
v. des interfaces de transmission de données multiples peuvent être placées pour faciliter l'amarrage de système d'utilisateur.
vi. La combinaison de l'opération de mesure et du mode de sommeil peut économiser l'énergie et réduire la consommation.
vii. Anti conception interne imperméable et foudre de protection contre condensation, appropriée pour différents environnements de champ.
viii. Aspect compact, installation facile et entretien.
Paramètres du système
| Gamme de mesure de vitesse | 0.03-20 m/s |
| Exactitude de mesure | ±0.01 m/s ; ±1% SF |
| Résolution | 1 mm/s |
| Erreur de mesure | ≤1% (0,01 m/s) |
| Angle de faisceau | 25°*12° |
| Durée de mesure | 0-180s, settable |
| Intervalle de mesure | 1-18000s, réglable |
| Bande d'onde de radar | 24GHz (K-bande) |
| Taille efficace de mesure | à moins de 40m |
| Dimensions |
Dimensions (augmentées, les lames pas ont inclus) : 810×670×430 millimètre (length×width×height) Dimensions (pliées, y compris des lames) : 430×420×430 millimètre (length×width×height) |
|
Exactitude de vol plané (sous le signal différentiel de réseau) |
Verticale : ±0.5 m (travaux de GPS normalement) ±0.1 m (RTK plaçant des travaux normalement) Horizontal : ±1.5 m (travaux de GPS normalement) ±0.1 m (RTK plaçant des travaux normalement) |
| Vitesse maximum de montée | Mode de S : 6 m/s |
| Vitesse maximum de descente d'inclinaison | Mode de S : 7 m/s |
| Vitesse horizontale maximum de vol |
Mode de S : 23 m/s |
| Résistance maximum de vent | 15 m/s (niveau 7) |
| Durée | 50 minutes |
| Niveau de protection d'IP | Avions : Mètre actuel du radar IP45 : IP68 |
| Gamme visuelle de perception d'obstacle |
Avant, arrière, à gauche et à droite : 0.7-40 m À travers la direction : 0.6-30 m |
| Gamme infrarouge de perception d'obstacle | 0.1-8 m |
| Distance de éclairage efficace des lumières supplémentaires supérieures et inférieures | 5 m |
| La température d'opération | -20°C à 50°C |
Application du système
