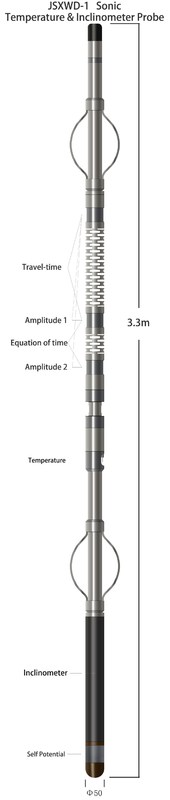

capteur de 125-555μS/M Sonic Temperture Inclinometer Probe With Pt100

125μs/m~555μs/m sonique et température et exactitude 5μs/m de sonde d'inclinomètre avec le capteur pt100

Description

La sonde sonique a employé intensivement dans les eaux souterraines, l'exploitation, et les industries géotechniques. Des rondins soniques sont généralement appliqués, souvent en combination avec d'autres rondins, pour fournir la porosité, la perméabilité, et les propriétés géomécaniques. Cette sonde est idéale pour l'enfermer-trou et les applications ouvertes de trou, telles que l'identification de fracture et la notation de lien de ciment.

La sonde de la température fournit des mesures de la température de forage. La mesure de la température de forage est utile de détecter des anomalies provoquées par des événements tels que l'écoulement de fluide dans le forage.

L'inclinomètre convient au secteur magnétique non magnétique ou faible utilisant la direction de forage des instruments de essai. Peut être employé dans la géologie, le pétrole, le charbon et d'autres industries en cours de perçage, l'essai de la qualité du trou. Dans la construction de garde de l'eau, la route, le chemin de fer, le pont, le tunnel, etc. peut également être appliqué dans l'ingénierie le forage.

L'instrument adopte la technologie moderne avancée du capteur et la technologie transformatrice numérique, accomplissent dans l'angle de manière et la mesure zénithaux de mesure à distance d'angle d'azimut. A un de grande précision de la mesure, l'instrument est simple et n'a besoin d'aucune entretien, fiabilité élevée, et d'autres caractéristiques significatives de champ large d'application.

Conditions de fonctionnement : Uncased ; Fluide de forage : L'eau ou boue.

Caractéristiques et avantages

1. Mettez en application une haute vague de source d'énergie produite par un transducteur en céramique-piézoélectrique.

2. Sonde souple et omniprésente qui fonctionne avec un large éventail d'applications et d'états de forage.

3. Le capteur adopte la résistance du platine Pt100 d'une petite constante de temps et peut rapidement identifier des changements de température dans la strate.

Applications

Identification et caractérisation hydraulique des fractures

Identification de lithologie

Variation de force de roche

Évaluation de porosité et de perméabilité

Trou enfermé : Notation de lien de ciment (CBL)

Identification d'écoulement de fluide en trou ouvert/enfermé

Localisation de la nappe phréatique ; Surveillance de l'eau-bien

Localisation des intervalles de l'eau de qualité différente

Notation géothermique de gradient

Employé souvent dans l'exécution des équations de compensation de température pour d'autres rondins

Paramètre

1. Sonic Sensor : transducteur En céramique-piézoélectrique

2. Sonic Measuring Range : 125μs/m~555μs/m

3. Sonic Measurement Accuracy : 5μs/m

4. Base de temps sonique : 0. 5μs, stabilité : 0.1PPM

5. Chaîne de mesure spontanée du potentiel (PS) : ±1200mV

6. Exactitude spontanée de mesure du potentiel (PS) : 2%

7. Température ambiante : 0℃~100℃, résolution : 0.025℃

8. Capteur de température : Résistance de platine (pt100)

9. Chaîne de mesure d'azimut : 0°~360°

10. Exactitude de mesure d'azimut : le sommet angle≥1°, améliorent alors ±2° (latitude : 0°~±45°)

11. Chaîne de mesure d'angle de sommet : 0°~50°

12. Exactitude de mesure d'angle de sommet : ±0.1°

13. Signal : codes bipolaires

14. Ambiant : Temperature≦80℃ ; Pressure≤20MPa
