Salut-nuage, un chef de technologie de balayage du laser 3D.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | Hi-Cloud |
| Certification: | ISO, others upon the requests |
| Numéro de modèle: | Système de cartographie de mobile du radar à laser PM-1500 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Caisse de transport |
| Délai de livraison: | 20-30 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 15 ensembles/mois |
| Bande de vague: | Près d'infrarouge (classe 1) | PRR: | 100-2000Khz |
|---|---|---|---|
| Chaîne de mesure: | 1500m@60 % | Exactitude de gamme: | 5mm @50m |
| Pouvoir séparateur angulaire: | 0.001° | Champ de vision: | 75° |
| Écho multi: | 4 fois | La température d'opération: | -40℃~60℃ |
| Mettre en évidence: | système de cartographie de mobile du radar à laser 4.4Kg,système de cartographie mobile de radar à laser de 1500m,système de cartographie mobile de 1500m MMS |
||
haute précision de 5mm@50m système de cartographie mobile de radar à laser de 4,4 kilogrammes PM-1500 avec le long terme de 1500m et la fréquence de 2million points/s
Le système de cartographie mobile du radar à laser PM-1500 est un système de mesure mobile à haute précision, à haute fréquence et à longue portée de laser indépendamment développé par la technologie Cie., Ltd de Salut-nuage de Wuhan. Il intègre le module à haute précision de navigation inertielle et la caméra de levé aérien. Le composant de noyau du système est le module de balayage à laser avec la fonction de technologie de multi-écho. Il peut synchroniquement obtenir le nuage de point du laser 3D et les données de position, produit rapidement de DSM, de DEM et de DOM et produit les modèles dlg et 3D par un ensemble complet de logiciel de l'informatique et d'application.

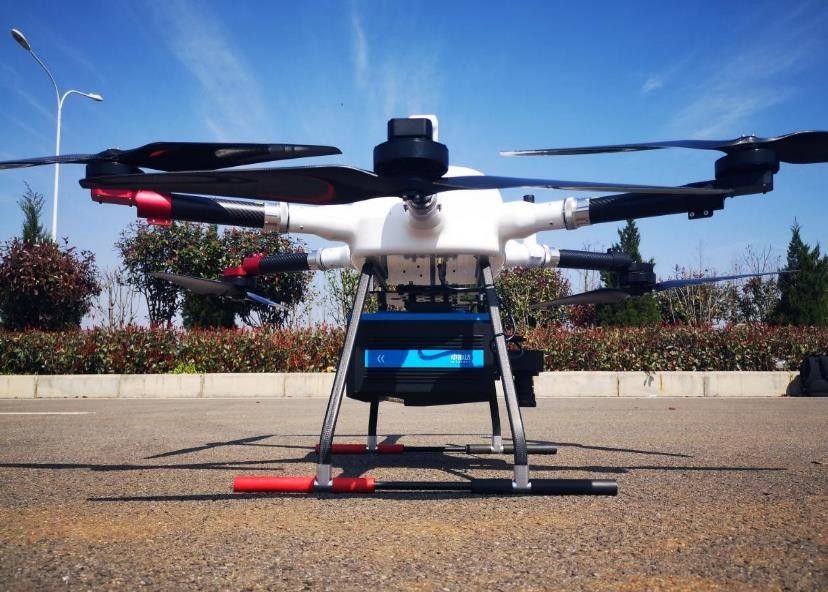

Le système PM-1500 peut être appliqué à l'UAV multi de rotor, à l'UAV ADAV de voilure fixe, aux petits avions et à l'hélicoptère pour obtenir des données à haute précision denses de nuage de point de laser au sol sur une plate-forme mobile à vol rapide. Combiné avec le logiciel de post-traitement professionnel, une solution intégrée sera offerte. Elle est très utilisée dans le nouvelle examen et cartographie de base, le 3D numérique modelant, l'examen et la cartographie topographique, l'enquête cadastrale, l'enquête de trafic, l'inspection de ligne électrique, l'enquête de sylviculture, la surveillance de catastrophe et d'autres domaines.
Caractéristiques principales de système de cartographie mobile du radar à laser PM-1500
Paramètres principaux de système de cartographie mobile du radar à laser PM-1500
1. Module de balayage à laser
| Bande de vague | Près d'infrarouge (classe 1) |
| PRR | 100-2000Khz |
| Chaîne maximum de mesure | % de réflectivité de 1000m@20 |
| % de réflectivité de 1500m@60 | |
| Exactitude de gamme | 5mm@50m |
| Pouvoir séparateur angulaire | 0.001° |
| Vitesse de balayage | 40-400 scans/s |
| Champ de vision | 75° |
2. Système de caméra
| Résolution de caméra | 42.4MP |
| Longueur focale | 28mm |
3. Système de position
| Exactitude de position (post-traitement) | 0.01m horizontaux |
| Altitude 0.02m | |
| Exactitude d'orientation (post-traitement) | Titre 0.009° |
| Lancement/petit pain 0.005° |
4. Performances système
| Dimension | 293×165×164mm |
| Exactitude absolue | horizontal <5cm> |
| verticale <5cm> | |
| Poids | 4.4kg |
|
Écho multi |
4 fois |
| La température et humidité | Opération : -40℃~60℃, humidité 85% |
| Stockage : -45℃~70℃, humidité 85% |
Projets d'application de système de cartographie mobile du radar à laser PM-1500
1. projet topographique d'enquête
Le secteur d'enquête est principalement terrain plat avec de petites ondulations et une différence maximum de taille de 20 mètres. Il y a une route principale dans le secteur d'enquête, avec plus de végétation et plusieurs secteurs en masse peuplés.
Condition d'exactitude : La condition de densité de point est meilleure que le ² de 16pt/m ; Conditions horizontales/verticales d'exactitude : ≤5cm, condition de enquête de 1:500 de rassemblement et de cartographie topographique
2. inspection de ligne de transmission de C.C 500kV projet
La ligne inspectée du projet est ligne segment de transmission de C.C 500kV, y compris 3 tours basses et 2 intervalles, avec une longueur totale environ de 0.8km.
Conditions : Analyse de statut de point de danger/analyse prévisionnelle point de danger/analyse quantitative composante de statut
3. projet modèle de la ville 3D
La surface totale du secteur d'enquête est environ 10 kilomètres carrés. Il est nécessaire d'obtenir le nuage original de point de laser et l'image oblique dans le secteur d'enquête, et produit du modèle 3D selon les données originales obtenues.
Le nuage de point de laser obtenu par technologie aéroportée de levé aérien de radar à laser et les données d'image numérique prises par la caméra oblique sont employés pour produire du modèle d'altitude de Digital (DEM) et de la carte d'Orthophoto de Digital (les DOM) et pour produire le modèle de terrain. En même temps, le modèle 3D est produit basé sur les données et dessin au trait de nuage de point de laser. Obtenez la taille de construction par le modèle 3D, obtenez l'information de construction par les photos obliques d'image et de terre, et établir alors la base de données de l'information de bâtiment.
