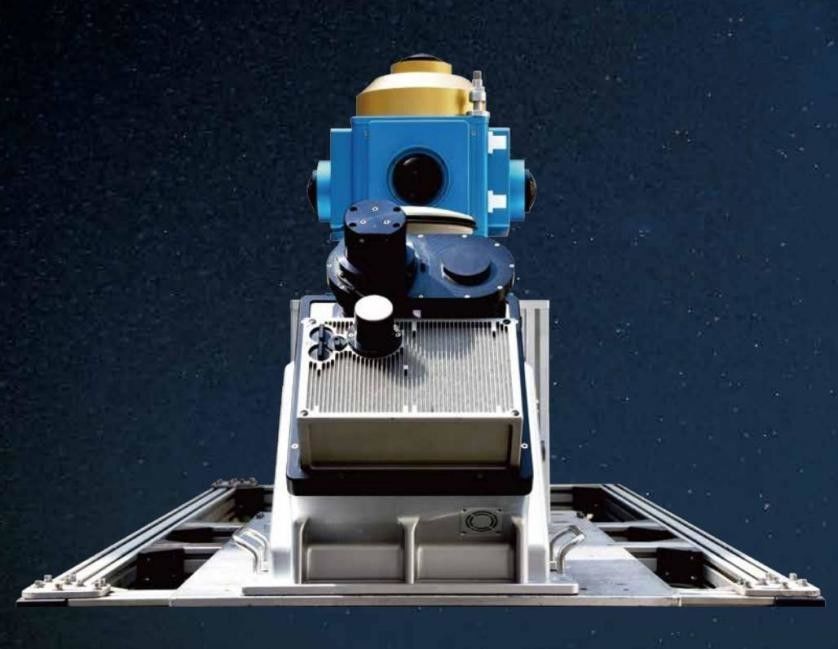

système de cartographie de mobile de radar à laser de la gamme 30M Pixels de 119m HiScan-Z

précision 1mm@50m de gamme de 119m haute et système de cartographie mobile de radar à laser de vitesse de 200 scans/s HiScan-Z avec le champ de vision de 360 °

Le système de cartographie mobile de radar à laser de HiScan-Z est un système de mesure mobile à haute précision du laser 3D, il est une enquête basée par radar à laser de Z+F et cartographie de l'équipement qui s'est développé et a lancé par la technologie Cie. de Salut-nuage de Wuhan, Ltd. Le système intègre fortement le 2D équipement de balayage de laser, le module de positionnement satellite, l'unité de navigation inertielle, l'odomètre, la caméra 360° panoramique, le module de contrôle d'assemblage et les ordinateurs performants dans une plate-forme rigide. Le système léger peut être facilement installé sur des voitures, des bateaux ou d'autres transporteurs mobiles. Pendant le mouvement ultra-rapide du transporteur, il peut rapidement obtenir des données à haute précision de positionnement et d'orientation, des nuages à haute densité de point et des données d'image panoramiques continues à haute définition.

Champs d'application de HiScan-Z

Le système peut facilement accomplir la production et le traitement des données de carte de vecteur, des données de vue de rue et des données géographiques, et est très utilisé dans l'examen et la cartographie topographique de base, les composants/recensement municipal urbain de jardin, l'enquête et la conception de trafic, le recensement des informations routières, le service de carte de vue de rue, la ville 3D numérique et d'autres domaines.

Caractéristiques de HiScan-Z

1. le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z a une fréquence d'émission de laser de million de niveau.  Le système peut être facilement installé sur des voitures, des bateaux ou d'autres transporteurs mobiles.

2. Avec l'exactitude complète meilleur que de 5cm du système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z, et l'exactitude de gamme de 1mm@50m, il a une exactitude ultra-haute de nuage de point et une sélection plus précise de point.

3. Par les standards de l'industrie stricts et la surveillance technique parfaite, le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z a le niveau élevé du système de productization, stable et fiable. Ses données peuvent être très utilisées dans l'enquête de base de terrain et la cartographie, enquête spéciale urbaine, carte de vue de rue d'Internet d'enquête de trafic et de conception, ville 3D numérique et d'autres champs.

4. La technologie Cie., Ltd de Salut-nuage de Wuhan est une société occupée dans le développement, le service d'application et l'industrialisation du matériel d'essai à haute précision du laser 3D. Le Salut-nuage excave entièrement les besoins potentiels des clients dans une série de processus des préventes à après-vente, et aide des clients à résoudre ces problèmes opportuns et exactement.

Spécifications de paramètre de HiScan-Z

Projets d'application de HiScan-Z

1. carte de vue de rue d'Internet

Le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z peut rassembler les photos panoramiques à haute définition de toute la ville et coordonner l'information des points correspondants d'acquisition, fournir à des clients la vrais informatique de la scène 3D et plan urbains globaux d'application d'affichage, établir la vraie scène 3D de toute la ville, et favoriser le développement intelligent de la ville.

2. cartographie topographique de base

Le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z peut rapidement rassembler tous les éléments géographiques du secteur spécifique, et les données à haute précision obtenues peuvent répondre aux exigences d'exactitude de la carte topographique de 1:500. Elle peut rapidement effectuer tracer la production par le logiciel de bureautique, et peut être très utilisée dans les domaines d'application de l'enquête de base à grande échelle de carte topographique, de l'enquête urbaine de réparation de terrain et de la mise à jour, mise à jour à haute précision urbaine de DEM et ainsi de suite.

3. Enquête composante municipale urbaine

Selon les conditions pour l'acquisition et l'application rapides des composants municipaux et d'autres éléments dans la gestion urbaine, le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z peut rapidement collecter les informations 3D du même rang des caractéristiques de cible des deux côtés de la route, exactement et rapidement extraire et rassembler les composants municipaux et urbains urbains de gestion, la signalisation, les annonces extérieures et d'autres caractéristiques, et éditer et appliquer les résultats extraits et rassemblés. Il peut être sans problème relié aux systèmes de gestion urbains numériques existants et peut être appliqué aux champs urbains d'application de gestion tels que la gestion urbaine numérique.

4. Enquête de aménagement urbaine

Le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z peut rapidement rassembler les données de nuage du point 3D des arbres de jardin des deux côtés de la route. Par le logiciel d'enquête de jardin, l'information géométrique telle que la position d'arbre, le diamètre, la taille d'arbre et la largeur de couronne peuvent être extraits semi automatiquement. En même temps, combiné avec l'image panoramique, l'information d'arbre peut être extraite.

5. enquête de route et transport intelligent

Le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z a des avantages naturels dans le domaine du transport. Il rassemble des nuages de point du laser 3D sur la route et les deux côtés en cours de mouvement rapide, et peut rapidement produire les sections verticales et horizontales de route, dépouiller les cartes topographiques et les données géographiques spatiales thématiques de l'information du trafic. Il peut être très utilisé dans la reconstruction de route et l'enquête d'ingénierie d'expansion, la route grande et la réparation moyenne traçant, cartographie topographique de carte de bande de route, enquête des réalisations de pont et de route, bâtiment d'enquête de capitaux de route et de base de données, route 3D modelant et d'autres champs d'application.

6. ville de Digital 3D

Le système de cartographie mobile à haute précision du radar à laser 3D de HiScan-Z peut rapidement analyser et obtenir des données de base urbaines, pour obtenir directement des données spatiales de nuage du point 3D de la scène, de l'image à haute définition correspondante de texture et de l'image panoramique, et pour obtenir rapidement le modèle de données 3D par la technologie modèle de fusion de données, qui peut être très utilisée dans le service géographique urbain de partage d'informations, l'urbanisme, la gestion d'immeubles, la communauté futée, la maison futée et d'autres domaines.
