Salut-nuage, un chef de technologie de balayage du laser 3D.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | Hi-Cloud |
| Certification: | ISO, others upon the requests |
| Numéro de modèle: | Module de balayage à laser du multi-écho 3D de HS650i |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Caisse de transport |
| Délai de livraison: | 7 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50 ensembles/mois |
| Application: | modélisation de sous-station | Portée maximale: | 650m |
|---|---|---|---|
| Gamme minimum: | 1.5m | Exactitude de gamme: | 5mm@40m |
| Echo Mode: | technologie de Multi-écho | PRR: | 500kHz maximal |
| Mettre en évidence: | scanner de bâtiment de laser de 1.5m,Scanner multi de bâtiment de laser d'écho,scanner du bâtiment 3d de 650m |
||
module de balayage à laser multi de l'écho 3D d'impulsion-base de l'exactitude 500kHz PRR HS650i de 5mm@40m de gamme de 1.5m à de 650m pour la modélisation de sous-station
La sous-station se rapporte à l'endroit où la tension et actuels sont transformés, énergie électrique est reçue et distribuée dans le système d'alimentation. La sous-station dans la centrale est une sous-station survoltrice, qui est employée pour amplifier l'énergie électrique envoyée par le générateur et pour l'alimenter à la grille d'alimentation à haute tension. L'automation et l'intelligence de sous-station préconisées par l'état est une direction à long terme de développement. Par la technologie de balayage du laser 3D, les vraies données tridimensionnelles de la sous-station peuvent être obtenues, et la numérisation 3D et l'intelligence de la sous-station peuvent être réalisées basée sur la plate-forme automatique de gestion.

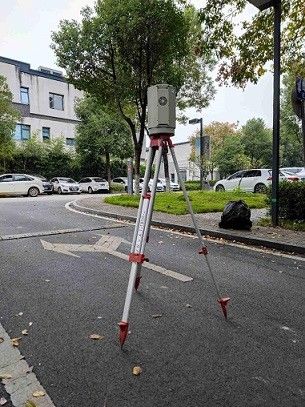

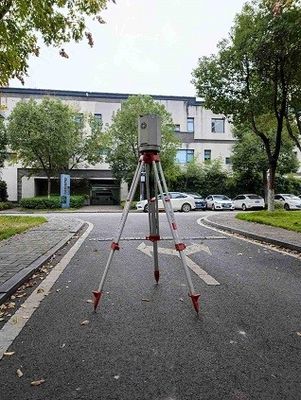

Le module de balayage à laser 3D à haute précision du Salut-nuage HS650i est appliqué pour balayer l'équipement interne et la structure externe de la sous-station, pour obtenir les données de nuage de point initial, De-bruit et pour lisser les données originales rassemblées de données de nuage du point 3D et d'information de situation géographique, qui peut effectivement et rapidement réaliser l'établissement du modèle 3D. Les données obtenues peuvent être employées pour monter et surveiller l'équipement dans la station, qui sauve considérablement les frais de gestion et l'efficacité de fonctionnement et entretien du système d'alimentation.
Paremeters
| Mode de rangement | Impulsion |
| Classe de laser | Classe 1 (coffre-fort d'oeil) |
| Divergence à rayon laser | 0.35mrad |
| Echo Mode | Pleine forme d'onde, technologie de multi-écho |
| Max. Range | 650m@90 %, 100kHz |
| Min.Range | 1.5m |
| Exactitude de gamme | 5mm@40m |
| Champ de vision de balayage | 100° vertical (- 40°~+60°) |
| 360° horizontal | |
| Résolution angulaire de mesure | 0.001° |
| Vitesse de balayage | 3-150scans/s vertical |
| Max.36°/s horizontal | |
| capteur d'inclinaison de Double-axe | Gamme ±5° |
| Résolution 0.001° | |
| Stockage de données | 240GB (DISQUE TRANSISTORISÉ) |
| Transmission de données | GigE/USB2.0 |
| Mode de contrôle | APPLI terminal de soutien et à télécommande mobiles |
| Communiquez l'interface | Synchronisation de GigE/USB2.0/WLAN/Camera Trigger/GPS, etc. |
| La température d'opération | -20℃~+60℃ |
| Température de stockage | -40℃~+85℃ |
| Humidité | non condensant |
| Classe de protection | IP64 |
| Dimensions principales |
φ188mm×318mm |
| Poids | ca.10.5Kg |
Caractéristiques
1. Haute précision : exactitude de gamme de 5mm@40m
2. Longue gamme jusqu'à 650m de mesure
3. La fréquence maximum de mesure est 500,000pts/s
4. Opération du℃ -20 à +60℃
5. la sortie synchrone de signal, capteur externe de caméra peut être reliée
6. les méthodes intelligentes multiples de registeration sont facultatives
