1000 - système de notation de Digital de sonde de longueur de 1500mm

Sonde de diamètre de Φ40 et de Φ50 millimètre et de longueur de 1000~1500mm de système de notation de JHD-2D

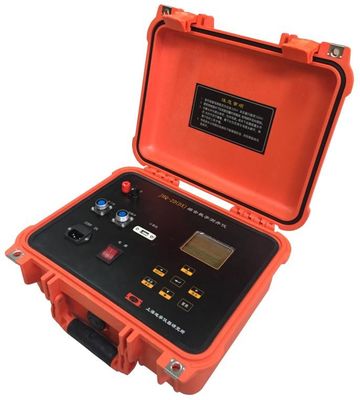

JHQ - le 2D est un système de notation numérique particulièrement conçu pour aider les travaux sur le terrain, qui peuvent se relier à de divers genres de tuyau et de rondin. Puisque ce système emploie une série de technologie de pointe, il améliore l'utilisation d'un instrument au sol commandant une sonde de notation lourde dans un instrument au sol commandant de divers genres de sonde de notation, il inclut également la mesure profonde, l'alimentation d'énergie et ainsi de suite. L'instrument a un fonctionnement et entretien léger et simple, qui peut être relié au type de tube, qui peut être fiabilité aseismatic, résistante à la température, étanche à l'humidité et élevée.

Description

JHQ - le 2D système de notation intégré de commande numérique est une nouvelle génération d'équipement de notation numérique., qui a basé sur récapituler plus de 20 ans dans la production et l'expérience réussie de la recherche et développement numérique de l'équipement de notation, suivre la nouvelle tendance internationale du développement de la petite technologie de notation numérique, et combiner avec les états nationaux de la Chine. Cet ensemble d'équipement a les avantages suivants par rapport à d'autres produits semblables :

(1) les paramètres de mesure sont grands et la portée est large.

(2) la fiabilité est haute et le temps moyen entre l'échec (moyenne des temps de bon fonctionnement) est long.

(3) portatif, commode pour le transport mobile.

(4) l'opération et l'entretien est simple.

La raison principale de ces avantages est que la conception et le développement absorbe autre des mérites, considérer entièrement les variouts a besoin de l'industrie, et de considérer la compétitivité sur le marché international. JHQ - le 2D système peut mesurer que 20 paramètres de sortes, couverts du minerai en métal, de charbon, de gisement de pétrole, de radioactif, hydrologie, et d'autres secteurs des divers besoins des utilisateurs, avec grand rentable.

Caractéristiques et avantages

1. Standardisation et modularité

Dans le JHQ - le 2D système de notation intégré de commande numérique, matériel et logiciel, aucune sonde de matière ou boîte moulue, mesure de signal ou transmission de signal, ont adopté le concept de construction de standardisation et de modularisation. Les avantages du produit de standardisation et de modularité est excellent dans la cohérence, l'entretien et la fiabilité de produits. Il est commode d'utiliser et maintenir. Les accessoires sont de 100 pour cent d'universels et peuvent être augmentés à tout moment.

2. Entièrement sous terre transmission numérique et de la mesure du signal

Tous les signaux de la sonde souterraine sont convertis par A/D et envoyés à la terre après avoir été codé. La sonde souterraine est une communication de rue à double sens. Les mesures de transmission de code de Digital améliorent considérablement la capacité anti-brouillage, et le système lui-même peut corriger le code d'erreur, qui garantit la qualité de la transmission de signal.

3. Technologie d'Oversampling pour obtenir la plupart d'information de formation

Le système de JHQ-2D emploie la méthode de prélèvement pour la collecte d'information de formation. Les augmentations oversampling de quantité avec la diminution de la vitesse de notation, et au-dessus de l'échantillonnage assure le besoin de filtrage numérique, d'augmenter la résolution spatiale et d'examiner les informations utiles.

4. Petite taille de la sonde souterraine avec la haute pression

JHQ - la 2D sonde est presque le diamètre Φ40 et Φ50 le millimètre, l'aspect de la taille de la longueur 1000~1500mm. La sonde est faite d'acier inoxydable. Résistance à la pression d'eau de 20~40 MPA, la température de 70 | ℃ 90. Les ordres spéciaux peuvent être résistance à la pression de l'eau de 60 MPA, résistance de ℃ de la température 120.

Paramètre

1. L'utilisation de l'environnement : Alimentation d'énergie : 220V, 50 hertz ; Utilisant la température d'environnement : -20℃ | 45℃ ; Utilisant l'humidité d'environnement : 90% ou moins (45℃)

2. Le système de mesure de profondeur : Gamme de mesure de profondeur : 0 | 9999,99 m ; Résolution de profondeur : 0,28 millimètres ; Gamme de mesure de vitesse : 0 | 9999m/h ; Signal d'impulsion optique profond : 3600 impulsions par mètre

3. Système de transmission de signal : Le signal de sortie inférieur de trou : codage bipolaire ; Communication avec l'ordinateur : RS232 ou USB ; Le niveau souterrain de détection de signal : plus ou moins 0,5 V | plus ou moins 12V

4. Figure la profondeur du graphique ; 1h10 ; 1h50. 1:100. 1:0 ; 1, 50, 0, etc.

5. L'exactitude de dessin : 8 points par millimètre (courbe) ; 64 pixels par millimètre carré (méthode d'image)
