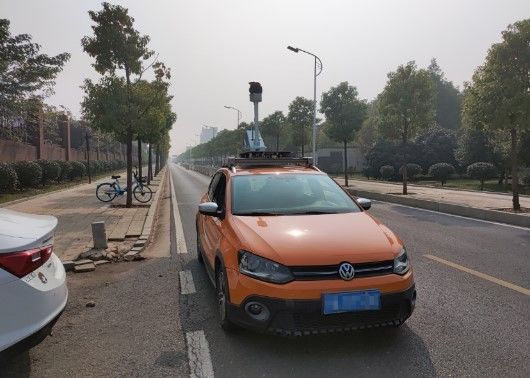

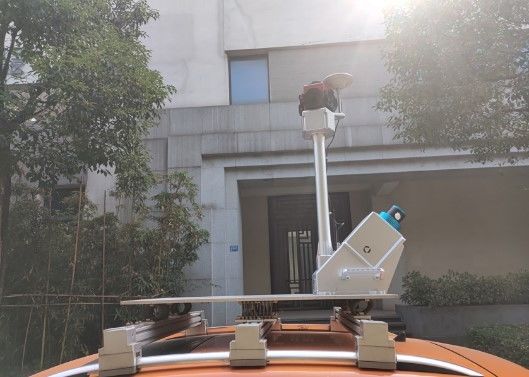

Capteur mobile léger de radar à laser de voiture de système de cartographie de radar à laser de HiScan-C

% de la gamme 200scans/s HiScan-C de la précision 150m/300/600m@90 de 5mm@40m de radar à laser de mobile de système de cartographie pour la surveillance à ciel ouvert de mine

L'éboulement de pente est une catastrophe principale fréquente dans la production du mien à ciel ouvert. Afin d'assurer la production sûre du mien à ciel ouvert, surveillance précise et efficace et prévision d'éboulement de pente il est particulièrement importante. La méthode à ciel ouvert traditionnelle de surveillance de pente est d'arranger des points de surveillance pour l'observation périodique. La méthode de surveillance traditionnelle a les inconvénients suivants : d'abord, quelques secteurs dangereux ne peuvent pas être atteints par des arpenteurs, ayant pour résultat l'incapacité des points de surveillance de couvrir l'image entière ; deuxièmement, la collection de champ prend beaucoup de temps, et le cycle de mise à jour est long.

Le système de cartographie mobile de radar à laser de série de HiScan peut rapidement accomplir la cartographie du secteur de extraction entier. Les données obtenues de nuage de point du laser 3D n'ont la haute densité et aucune omission, qui améliore considérablement l'amélioration des données de mesure de site dans le secteur de extraction. Le degré de déformation et le déplacement de la pente entière peuvent être obtenus à l'aide du logiciel équipé pour enregistrer les données des périodes d'observation adjacentes.

Paramètres du système

Type/modèle	HiScan-C SU1	HiScan-C SU2
Nombre de Sacnners	1	2
Mesure de gamme	150m/300/600m@90 %	150m/300/600m@90 %
Fréquence de laser	Maximum 500 000 points/s	Maximum 1 000 000 points/s
Poids	13kg	36kg
Exactitude de gamme	5mm@40m
Résolution angulaire de mesure	0.0088°
Résolution de caméra de panorama	pixels de 30M
Exactitude	5cm@100m
Vitesse de balayage	200scans/s

Caractéristiques du système

1. Million de fréquence de niveau d'émission de laser : rassemblez les données à haute densité de nuage de point et rétroagissez la vraie information des objets au sol

2. exactitude de gamme de 5mm@40m : l'exactitude ultra-haute de nuage de point et la sélection plus précise de point, peuvent être très utilisées dans les domaines à haute précision d'application

3. fiabilité élevée : Le système de cartographie mobile de radar à laser de HiScan-C a le niveau élevé du système de productization, stable et fiable

4. poids léger : transporteurs de petite taille et multiples, réduisant considérablement la zone d'opérations sans visibilité

5. intelligence élevée : intégration parfaite de nuage et de panorama de point
