Salut-nuage, un chef de technologie de balayage du laser 3D.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | Hi-Cloud |
| Certification: | ISO, others upon the requests |
| Numéro de modèle: | Système de cartographie d'UAV ARS-1000 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Caisse de transport |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 5 ensembles/mois |
| Chaîne de mesure: | 5m | 920m | Exactitude: | 15mm@150m |
|---|---|---|---|
| La température d'opération: | -10℃~+40℃ | Environnement de stockage: | -20℃~+50℃ ; Humidité < 85% |
| Champ de vision (sélectionnable): | mode> de 0~330° <60°~90°airborne | Pouvoir séparateur angulaire: | 0.001° |
| Classe de laser: | Classe 1 (coffre-fort d'oeil) | Poids: | 4.5kg |
| Mettre en évidence: | système de cartographie d'UAV de 920m,système de cartographie d'UAV 4.5kg,enquête de radar à laser du bourdon 4.5kg |
||
système de cartographie élevé d'UAV d'intégration de stabilité forte de long terme de 920m ARS-1000 avec l'exactitude de 15mm@150m

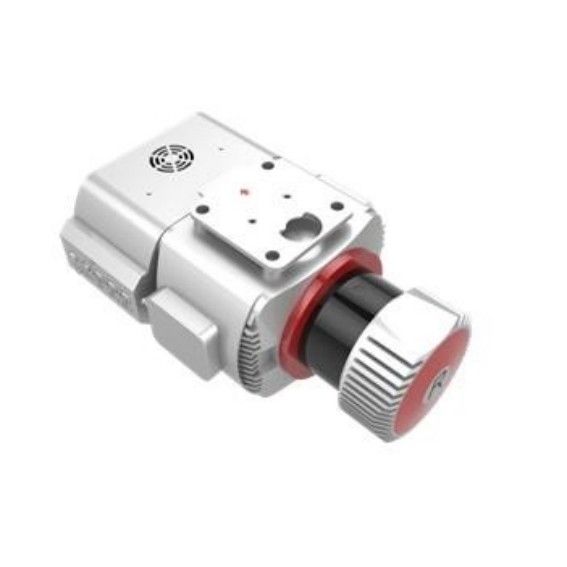

Le système de cartographie d'UAV ARS-1000 est un système basé par radar à laser de Riegl. Il est développé et construit par la technologie Cie., Ltd de Salut-nuage de Wuhan. Le système intègre différents capteurs comme le laser à haute précision, la caméra à haute définition, la navigation de GPS, de MEMS et le boîtier de commande inertiel de stockage, etc. Il peut obtient synchroniquement le nuage de point du laser 3D, les données de position et les données d'image.
DSM, DEM, les DOM, dlg peut être rapidement produit par le logiciel équipé de l'informatique et d'application. Avec les les avantages du transport léger et commode et du rendement élevé des résultats traitant, le système est très utilisé dans divers champs d'application tels que l'urgence traçant, traçant topographique, inspection de ligne électrique, enquête de route, excavation et calcul remplissant de volume, enquête côtier de récif, enquête archéologique et traçant et ainsi de suite.
Caractéristiques principales du système de cartographie d'UAV ARS-1000
1. Intégration. Le système de cartographie d'UAV ARS-1000 intègre le capteur de balayage du laser 3D, le système de navigation inertielle et le GPS dans une architecture intégrée de plate-forme matériel. Le volume et le poids plus petits rendent l'équipement facile à porter et installer.
2. Stabilité forte. La plate-forme intégrée incluse rend le système plus puissant et stable, et améliore l'exactitude de système.
3. Suivi en temps réel. Le système est équipé d'une station de radio de fond et ultra-rapide de transmission de données. L'état d'opération du système peut être surveillé à distance, de sorte que les opérateurs puissent obtenir la situation d'opération à tout moment.
4. Longue gamme de mesure. Dans l'état de la réflectivité de 60% des objets de la terre, l'équipement peut avoir une gamme maximum de mesure de 920m.
5. Plates-formes multi. En raison du volume plus petit et de l'intégration intégrée, le système peut s'adapter à de diverses plates-formes de transporteur, telles que l'UAV multi de rotor, UAV ADAV de voilure fixe, et il peut également s'adapter à de divers modes d'opération tels que le mode monté sur véhicule et de sac à dos.
Caractéristiques du système de cartographie d'UAV ARS-1000
1. Performances système
| Exactitude absolue |
horizontal <5cm> verticale<> 5cm |
| Poids | 4.5kg |
| Stockage | DISQUE TRANSISTORISÉ 1TB |
| Tension d'entrée | 20~30V |
| Puissance | <75w> |
| La température d'opération | -10℃~+40℃ |
| Environnement de stockage | -20℃~+50℃ Humidité < 85=""> |
| Classe de laser | Class1 (coffre-fort d'oeil) |
2. Module de balayage à laser
| Chaîne maximum de mesure | 920m @60% |
| Chaîne minimum de mesure | 5m |
| Exactitude de gamme | 15mm @150m |
| Exactitude de répétition | 10mm @150m |
| Fréquence de Max. Effective Point | 500000 points/s |
| Vitesse de laser pour l'ajustement | 6 niveaux |
| Nombre maximum d'échos reçus | 4~15 |
| Champ de vision (sélectionnable) | 0~330° mode 60°~90°airborne |
| Fréquence de balayage (sélectionnable) | 10~200 scans/s |
| Pouvoir séparateur angulaire | 0.001° |
3. Système de position
| Exactitude de position (post-traitement) | 0.01m horizontaux Altitude 0.02m |
| Exactitude d'orientation (post-traitement) | Titre 0.010° Lancement/petit pain 0.005° |
| Résolution de caméra | ≥42.4MP |
| Poids de caméra | <500g> |
Application du système de cartographie d'UAV ARS-1000
Projet d'enquête de route
Aperçu :
Le terrain du secteur d'enquête est complexe, la végétation est luxuriante et la différence d'altitude est grande. Deux routes doivent être mesurées, avec une longueur totale environ de 60km.
Condition :
Soyez responsable de la mesure de section verticale et horizontale de 100 mètres (200 mètres de largeur de bande) des deux côtés de la ligne moyenne de la route selon les normes, les spécifications techniques et les procédures appropriées, et les résultats de sortie seront conformes au 1:500 traçant des conditions.
Difficultés :
En raison des hautes montagnes, des routes rugueuses, de la végétation luxuriante et du trafic dense sur la route, la tâche de l'enquête de champ est dangereuse.
Solution :

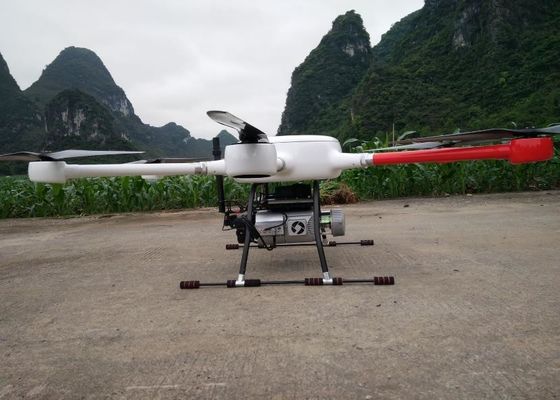

Selon la situation spécifique du projet, le système ARS-1000 est adopté pour rassembler des données de vol le long de la route selon l'altitude relative de 200m.
