Salut-nuage, un chef de technologie de balayage du laser 3D.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | Hi-Cloud |
| Certification: | ISO, others upon the requests |
| Numéro de modèle: | Système de cartographie d'UAV d'ARS-1000L |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Caisse de transport |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10 ensembles/mois |
| Poids: | 4.5kg | Stockage: | DISQUE TRANSISTORISÉ 1TB |
|---|---|---|---|
| Portée maximale: | 1350m @60% | Exactitude de gamme: | 15mm @150m |
| Champ de vision (sélectionnable): | 0~330° avec le mode 60°~90°airborne | Pouvoir séparateur angulaire: | 0.001° |
| La température d'opération: | -10℃~+40℃ | Environnement de stockage: | -20℃~+50℃ ; Humidité < 85% |
| Mettre en évidence: | Système de cartographie topographique d'UAV,Système de cartographie aérien d'UAV,levé aérien d'UAV 4.5kg |
||

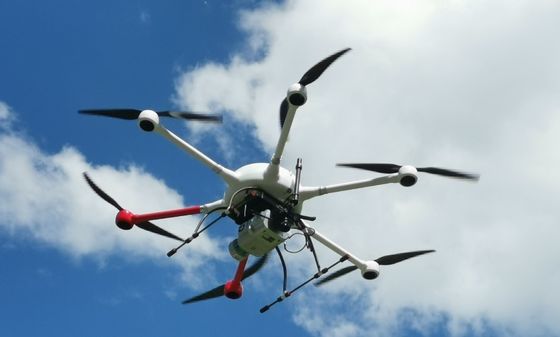

% élevés de plate-forme de 1350m@60 de gamme de la sécurité 4.5kg d'UAV de système de cartographie multi ARS-1000L avec l'exactitude de 15mm@150m

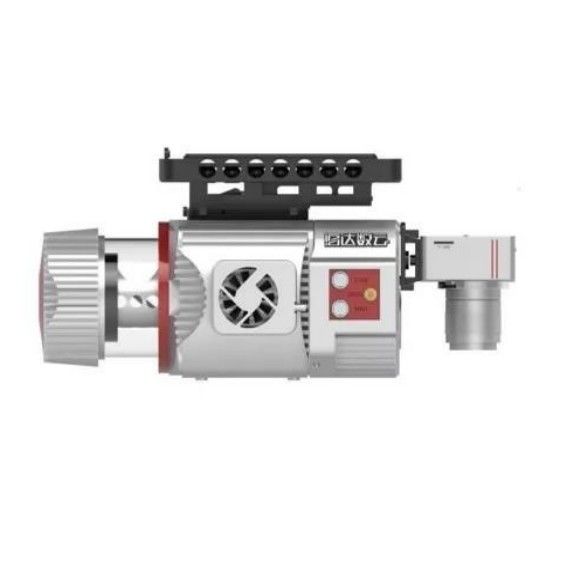

La base sur le radar à laser de Riegl, le système de cartographie d'UAV ARS-1000L est développée et établie par le Salut-nuage. C'est un système fortement intégré avec des modules de laser à haute précision, de caméra à haute définition, de navigation inertielle de GPS, de MEMS et de boîtier de commande de stockage. Avec les avantages de la forte performance, volume de lumière, installation commode et opération simple, il a été identifié à la majorité d'utilisateurs et très utilisé en cas d'urgence traçant, traçant topographique, inspection de ligne électrique, enquête de route, enquête côtier de récif, calcul de volume d'excavation et de remplissage, enquête archéologique et champ de cartographie et autre.
Caractéristiques du système de cartographie d'UAV ARS-1000L
1. Performances système
| Indicateur | Paramètre |
| Exactitude absolue |
horizontal <5cm> verticale<> 5cm |
| Poids | 4.5kg |
| Stockage | DISQUE TRANSISTORISÉ 1TB |
| Tension d'entrée | 20~30V |
| Puissance | <75w> |
| La température d'opération |
-10℃~+40℃ |
| Environnement de stockage | -20℃~+50℃ Humidité < 85=""> |
| Classe de laser | Class1 (coffre-fort d'oeil) |
|
Indicateur |
Paramètre |
| Chaîne maximum de mesure | 1350m @60% |
| Chaîne minimum de mesure | 5m |
| Exactitude de gamme |
15mm @150m |
| Exactitude de répétition | 10mm @150m |
| Fréquence de Max. Effective Point | 750000 points/s |
| Vitesse de laser pour l'ajustement | 6 niveaux |
| Nombre maximum d'échos reçus |
4~15 |
|
Champ de vision (sélectionnable) |
0~330° mode 60°~90°airborne |
| Fréquence de balayage (sélectionnable) | 10~200 scans/s |
| Pouvoir séparateur angulaire | 0.001° |
|
Indicateur |
Paramètre |
| Exactitude de position (post-traitement) | 0.01m horizontaux Altitude 0.02m |
| Exactitude d'orientation (post-traitement) | Titre 0.010° Lancement/petit pain 0.005° |
| Indicateur | Paramètre |
| Résolution de caméra | ≥42.4MP |
| Poids de caméra | <500g> |
Projet d'application pratique du système de cartographie d'UAV ARS-1000L
Enquête de ferme de vent dans le secteur de montagne
Aperçu
Le secteur d'enquête est principalement terrain montagneux. L'altitude moyenne dans le secteur d'enquête de ferme de vent est haute, et la baisse d'altitude dans quelques superficies du secteur de mesure est plus de 300 mètres. Toute la ferme de vent couvre une aire d'environ 12 kilomètres carrés. La végétation est forêt feuillue à feuilles persistantes subtropicale, avec le grand taux de couverture de végétation et les divers types.
Difficultés
Le terrain du secteur d'enquête est complexe, la différence d'altitude est grand, le trafic est incommode, l'environnement de climat est mauvais. Il y a plusieurs enroulent des turbines avec une taille de plus de 100 mètres dans le secteur d'enquête, ainsi il est difficile de concevoir l'itinéraire. Le champ de vision est bloqué sérieusement, et il est difficile de localiser le point de décollage.
Solution
Le projet adopte le système de mesure aéroporté de laser d'ARS-1000L. Trois points de décollage et d'atterrissage sont choisis dans le secteur entier d'enquête pour un total de sept sorties.
