Système aéroporté ARS-1000L de radar à laser de bourdon du long terme 1350m de grande précision

Long terme du système aéroporté ARS-1000L de radar à laser de plate-forme multi de 1350m avec 15mm@150m de grande précision

Le système aéroporté de radar à laser d'ARS-1000L est un système basé par radar à laser de Riegl qui s'est développé et a construit par le Salut-nuage. Le système aéroporté de radar à laser d'ARS-1000L prend la plate-forme d'UAV comme transporteur. Après plusieurs années de l'évolution itérative continue, sur la base de maintenir les caractéristiques précédentes, son architecture de matériel, traitant la représentation, volume et poids, chargement et déchargeant des accessoires ont été largement améliorées.

Le système est très utilisé en cas d'urgence traçant, traçant topographique, inspection de ligne électrique, enquête de route, enquête côtier de récif, excavation et calcul remplissant, enquête archéologique et champ de cartographie et autre.

Principaux avantages de système d'ARS-1000L

1. Sous la gamme de mesure de 150m, l'exactitude de rangement est meilleure que 15mm.

2. La portée maximale du système de radar à laser est 1350m, et le système peut fonctionner normalement même dans l'environnement avec la grande baisse de terrain.

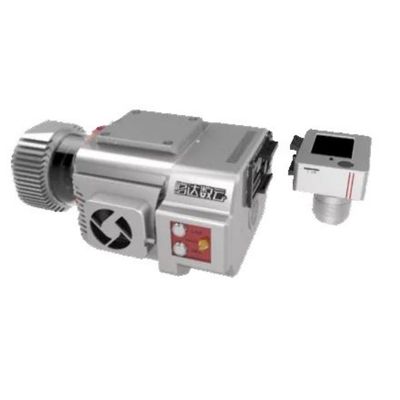

3. Le système intègre le module de balayage à laser 3D, le module de position et la fan dans l'architecture de matériel, qui augmente non seulement la représentation et la stabilité globales du système, mais comprime également le volume à l'extrémité, et le poids global est moins que 4.5kg.

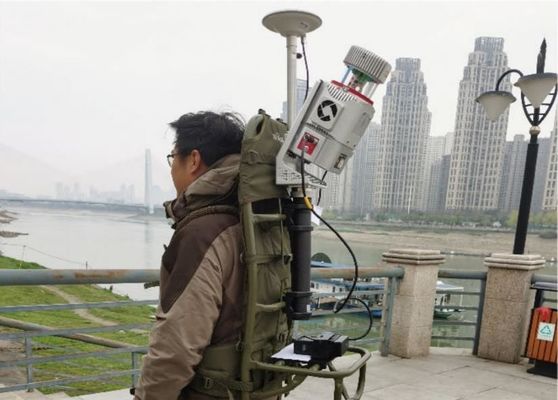

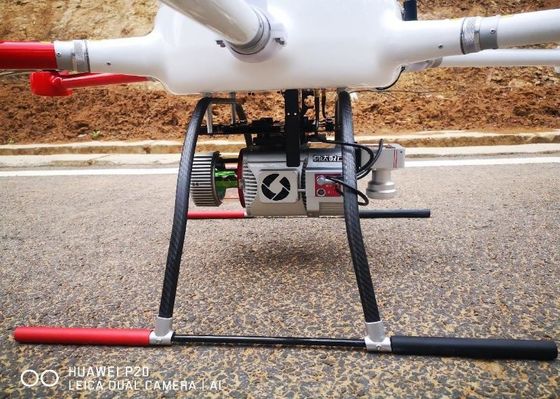

4. Le petits volume et poids du système lui permettent d'être de diverses plates-formes bien continuées de transporteur. Il est non seulement approprié au rotor multi de courant principal et à l'UAV ADAV de voilure fixe, mais également peut être monté sur des plates-formes de véhicule et de sac à dos pour l'opération.

5. Le système entier adopte la conception coulissante rapide de structure, et il n'y a aucun espace entre le support et le système, qui assure la stabilité et la fiabilité de l'équipement.

6. Le système fournit également une douille protectrice anti-collision légère de propriété industrielle pour assurer certaine protection physique pour l'équipement et pour réduire des dommages inutiles à l'équipement dans quelques environnements et urgences durs.

7. Le module de prévention de perte est facultatif. Après que l'UAV soit perdu, la position d'équipement peut également s'avérer pour faciliter la recherche de l'équipement.

8. La fréquence d'émission de laser du système est 750000 points par seconde. Moyens d'une fréquence de point plus élevé qu'elle peut mieux refléter la forme de relief dans le secteur d'enquête et obtenir des données de nuage de point plus fin.

Paramètres principaux de système d'ARS-1000L

Projet de Pratical de système d'ARS-1000L

Enquête de ferme de vent dans le secteur de montagne

Le secteur d'enquête est principalement terrain montagneux. L'altitude moyenne dans le secteur d'enquête de ferme de vent est haute, et la baisse d'altitude dans quelques superficies du secteur de mesure est plus de 300 mètres. Toute la ferme de vent couvre une aire d'environ 12 kilomètres carrés. La végétation est forêt feuillue à feuilles persistantes subtropicale, avec le grand taux de couverture de végétation et les divers types.

Le terrain du secteur d'enquête est complexe, la différence d'altitude est grand, le trafic est incommode, l'environnement de climat est mauvais. Il y a plusieurs enroulent des turbines avec une taille de plus de 100 mètres dans le secteur d'enquête, ainsi il est difficile de concevoir l'itinéraire. Le champ de vision est bloqué sérieusement, et il est difficile de localiser le point de décollage.

Le projet adopte le système de mesure aéroporté de laser d'ARS-1000L. Trois points de décollage et d'atterrissage sont choisis dans le secteur entier d'enquête pour un total de sept sorties.
