Système à haute fréquence léger PM-1500 100-2000Khz de radar à laser d'UAV

Système léger de grande précision élevé PM-1500 de radar à laser d'UAV 4.4kg du freuency 2million points/s 5mm@50m avec la gamme 1500m

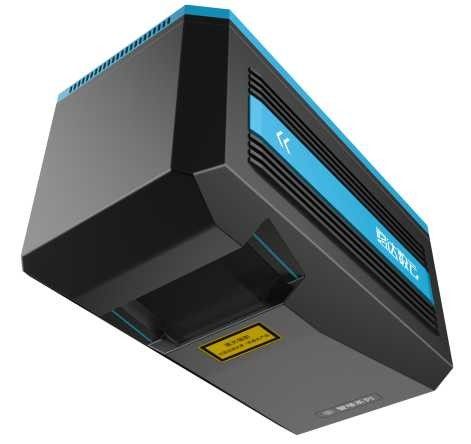

Le système de radar à laser d'UAV PM-1500, basé sur une nouvelle génération de cadre de technologie de base, est un radar à laser aéroporté domestique nouvellement lancé avec la fréquence de clou, la ligne fréquence élevée, la haute précision et l'intégration élevée. Le composant de noyau du module de balayage à laser avec la technologie multi d'écho est indépendamment développé par la technologie Cie., Ltd de Salut-nuage de Wuhan. Le système entier intègre des modules tels que le module à haute précision de navigation inertielle et la caméra de levé aérien. Avec la structure innovateur optimisée, le poids du système de radar à laser d'UAV PM-1500 est seulement 4.4kg. PM-1500 peut être monté sur différents transporteurs, comme l'UAV multi de rotor, l'UAV ADAV de voilure fixe, les petits avions et le helocopter.

Avant que la technologie de synchronisation des droites de propriété intellectuelle indépendantes et la technologie d'intégration intégrée de multicapteur, il puissent synchroniquement obtenir le nuage soutenu de point du laser 3D et les données de position, produisent rapidement de DSM, de DEM et de DOM et produisent les modèles dlg et 3D par un ensemble complet de logiciel de l'informatique et d'application.

Il est largement appliqué différents champs en tant que l'examen et cartographie de base, 3D numérique modelant, examen topographique et en traçant, enquête cadastrale, enquête de trafic, inspection de ligne électrique, enquête de sylviculture, surveillance de catastrophe et ainsi de suite.

Spécifications de PM-1500

Caractéristiques de PM-1500

• Long terme : % de reflecivity de 1500m@60. Le rangement ultra long permet au système de porter une plate-forme de vol avec une altitude plus élevée de vol et une vitesse plus rapide, a placé une ceinture plus large de vol, et rassemble plus de données de nuage de point en même temps, qui améliorent considérablement l'efficacité d'acquisition de nuage de point.
• Haut prevcision : accuracy= 5mm@50m, exactitude de gamme de système< 5cm=""> rencontrer de divers scénarios à haute précision d'application.
• Haute fréquence : jusqu'à 2 millions de points par seconde. Les données de nuage de point sont plus raffinées et peuvent plus vraiment refléter la forme de relief du secteur d'enquête.
• Intégration : la structure globale du système de radar à laser d'UAV PM-1500 a été innovateur optimisée. Elle intègre fortement des capteurs tels que le module de balayage à laser, la caméra de GPS, d'IMU et de levé aérien, etc.

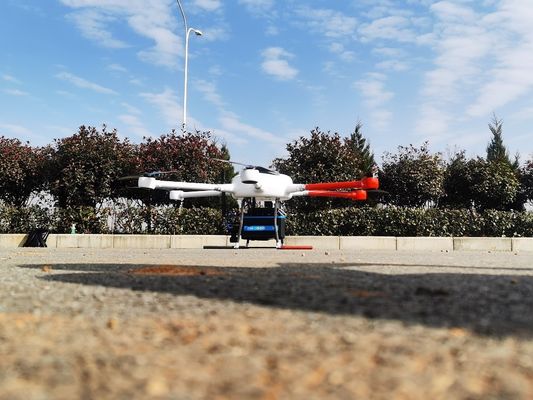

• Poids léger : 4.4kg. Il peut être facilement porté par une personne. Il convient aux plates-formes multi telles que l'UAV ADAV de voilure fixe, l'UAV multi de rotor et l'hélicoptère.
• Écho multi : 4 fois font écho. Le système de radar à laser d'UAV PM-1500 applique la technologie multi d'écho. Le capteur de balayage de laser dans le système émet des impulsions de laser pour pénétrer l'espace de végétation et pour atteindre la terre, afin d'obtenir l'information de terrain sous la végétation.
• Rentable : le système de navire amiral de radar à laser d'UAV de haute précision indépendamment développé par le Salut-nuage. Il est tout à fait rentable et fournit la représentation stable.

Projets d'application de PM-1500

1. projet modèle de la ville 3D : obtenez la taille de construction par le modèle 3D, obtenez l'information de construction par les photos obliques d'image et de terre, et établir alors la base de données de l'information de bâtiment.

2. Projet de cartographie topographique :

• La condition de densité de point est meilleure que le ² de 16pt/m ;
• Conditions horizontales/verticales d'exactitude : ≤5cm, condition de enquête de 1:500 de rassemblement et de cartographie topographique.

3. inspection de ligne de transmission de C.C 500kV projet : la ligne inspectée du projet est ligne segment de transmission de C.C 500kV, y compris 3 tours basses et 2 intervalles, avec une longueur totale environ de 0.8km.
