Salut-nuage, un chef de technologie de balayage du laser 3D.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | Hi-Cloud |
| Certification: | ISO, others upon the requests |
| Numéro de modèle: | Système aéroporté léger d'enquête du radar à laser PM-1500 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Caisse de transport |
| Délai de livraison: | 20-30 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 15 ensembles/mois |
| Application: | Inspection de ligne électrique | PRR: | 100-2000Khz |
|---|---|---|---|
| Max. Range: | % de réflectivité de 1500m@60 | Exactitude de gamme: | 5mm@50m |
| Poids: | 4.4kg | Bande de vague: | Près d'infrarouge (classe 1) |
| Mettre en évidence: | 2000 kilohertz d'équipement de examen aérien de radar à laser,équipement de examen aérien de radar à laser de 400 scans/s,enquête mobile du radar à laser 2000kHz |
||
Haut système aéroporté à haute fréquence d'enquête de radar à laser de la gamme 1500m 2000kHz PM-1500 de 5mm@50m de précision pour l'inspection de ligne électrique
L'inspection traditionnelle de ligne électrique dépend principalement du travail manuel, qui est long et travail-consommant, et la ligne secteur d'inspection est couverte de végétation dense, qui ne peut pas être accédée par le personnel. En outre, le terrain raide de montagne fait également le personnel d'inspection dans le procédé d'inspection ont certains risques personnels de sécurité.

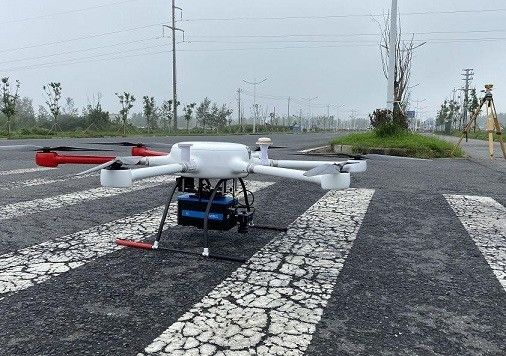

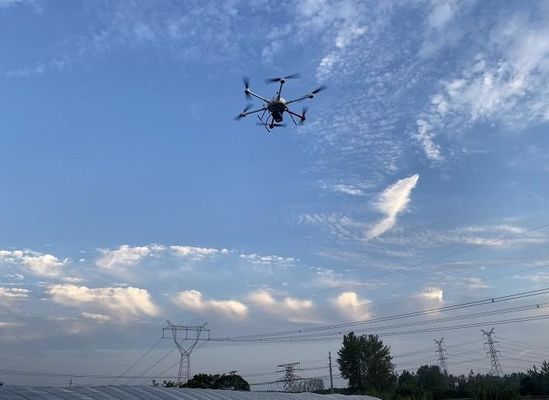

Le système du radar à laser PM-1500 a monté sur l'UAV ADAV de Fenghu ou l'UAV du multi-rotor L150 peut effectuer l'acquisition intelligente des données à haute précision de nuage de point de laser et des données d'image dans le procédé d'inspection de ligne électrique. D'une part, basé sur les données rassemblées de nuage de point, on peut effectuer la vraie modélisation de la scène 3D qui est commode pour que les directeurs regardent et pour passent en revue la situation actuelle des lignes électriques. D'autre part, par la classification automatique et le traitement des données de nuage de point, selon les règlements appropriés de la patrouille de ligne électrique, elle peut faire l'analyse de sécurité en temps réel, détecter le défaut des points dangereux sur la ligne, la détection précoce proposée opportune et identifier l'emplacement spécifique des points dangereux. L'application du système du radar à laser PM-1500 dans l'inspection de ligne électrique résout non seulement le problème de la charge de travail énorme de la ligne inspection, mais améliore également effectivement l'efficacité et l'automation de la ligne inspection.
Spécifications
|
Articles |
Indicateurs | Paramètres |
| Module de balayage à laser | Bande de vague | Près d'infrarouge (classe 1) |
| PRR | 100-2000Khz | |
| Chaîne maximum de mesure | % de réflectivité de 1000m@20 | |
| % de réflectivité de 1500m@60 | ||
| Exactitude de gamme | 5mm@50m | |
| Pouvoir séparateur angulaire | 0.001° | |
| Vitesse de balayage | 40-400 scans/s | |
| Champ de vision | 75° | |
| Caméra | Résolution de caméra | 42.4MP |
| Longueur focale | 28mm | |
| Système de position | Exactitude de position (post-traitement) | 0.01m horizontaux |
| Altitude 0.02m | ||
| Exactitude d'orientation (post-traitement) | Titre 0.009° | |
| Lancement/petit pain 0.005° | ||
| Performances système | Dimension | 293×165×164mm |
| Exactitude absolue | horizontal <5cm> | |
| verticale <5cm> | ||
| Poids | 4.4kg | |
| Écho multi | 4 fois | |
| La température et humidité | Opération : -40℃~60℃, humidité 85% | |
| Stockage : -45℃~70℃, humidité 85% |
